国信铸钢厂告诉您高铬锤头的熔炼过程有以下几个步骤：

(1) 出炉温度高铬铸铁的熔点比一般铸铁高，约为1200 ℃， 出炉温度约为1500 ℃，熔炼选用中频感应电炉。
     (2) 炉衬 采用酸性或碱性炉衬均可，炉衬的配比、打结、烘干和烧结均按常规工艺进行。
     (3) 装料 一般按正常顺序加料，先将灰生铁、钼铁等难熔铁合金装入炉底， 而后将废钢等按照下紧上松的原则装填(有助于塌料) 。
    (4) 送电熔化 将电炉功率调至最大进行熔化， 由于Cr 的熔炼损耗较大( 约5 % ～15 %) ，故铬铁应在最后加入， 通常是待废钢全部熔化后加入烤红的铬铁。
    (5) 脱氧 待金属炉料全部熔化并提温至1480 ℃后， 再加入锰铁、硅铁及铝进行脱氧。
    (6) 浇注 在中频感应炉中熔化，温度不必太高，温度达到1480 ℃时即可出炉， 铁液在包内应停留一段时间进行镇静， 视工件大小不同可在1380 ～1410 ℃之间进行浇注。

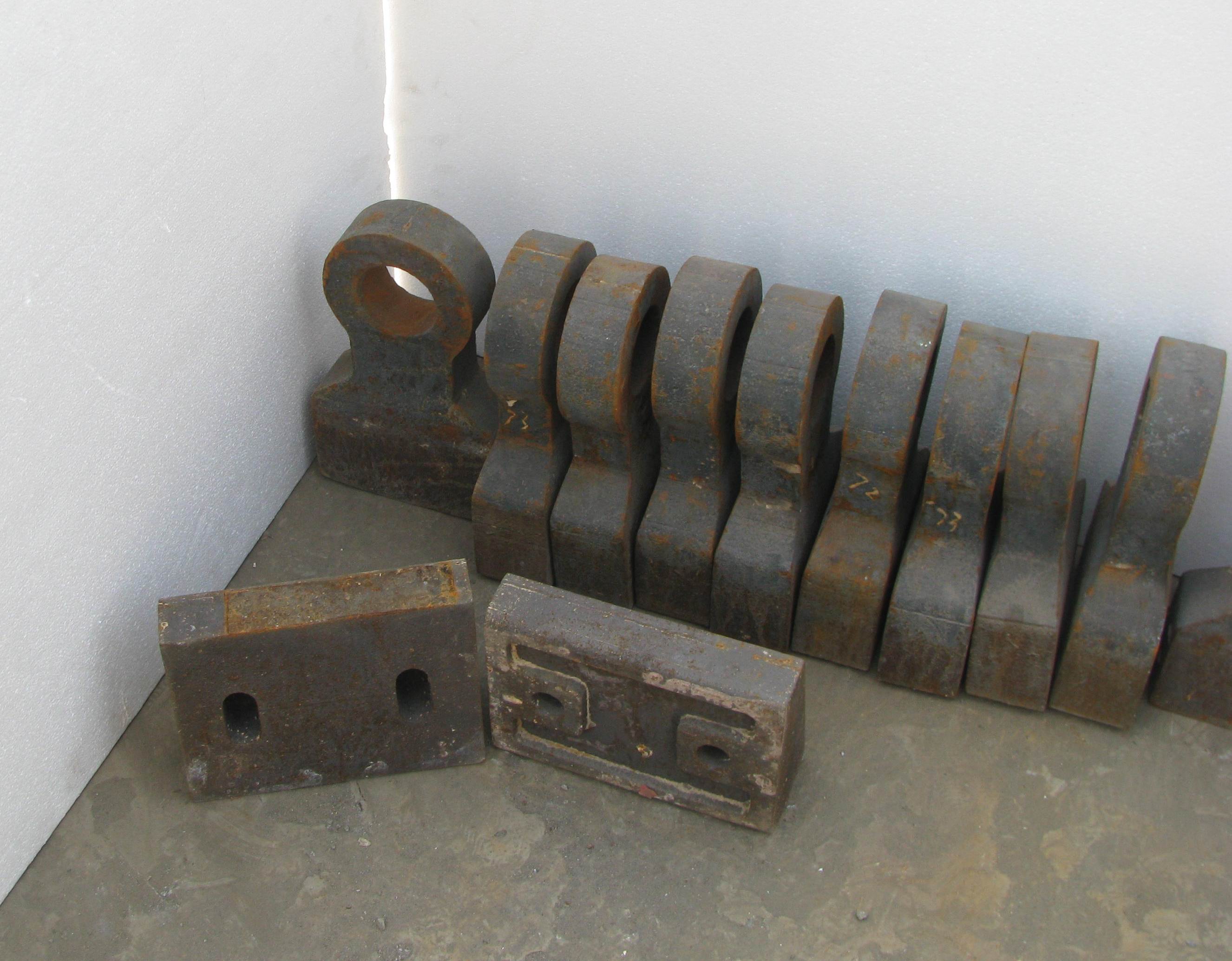

    我公司生产的各种锤头，衬板，钢球，耐磨锤头，耐磨衬板，耐磨钢球等各种耐磨件均达到行业标准。产品出口到世界多个地区，广泛用于机械、冶金、建材、矿山、电力、化工行业是各大厂家信赖之高耐磨铸件，公司产品和多个耐磨科研机构合作，引进各种新型技术，研制出各种特殊的耐磨材料。
